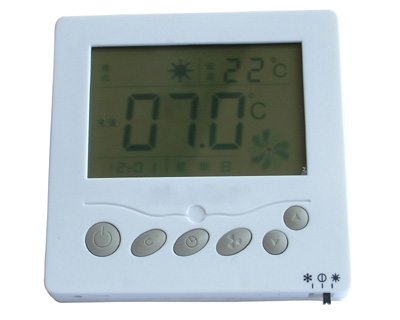

734-3温控器（大液晶汉化版）使用说明书

一、技术指标

感温元件：热敏电阻

外形尺寸：86×86×13.6mm

安装孔距：60mm（标准）

外壳：阻燃ABS材料

电流负载：<3A

工作电压：50Hz 220V Ac±10％

连线线径：最大0.8mm

温控范围：5～35℃

温控精度：±1℃

二、系统开关机

1．系统开关机可手动实现，也可通过定时功能实现。

2．关机时，显示当前室内温度，时间（默认为12：00）星期。

3．开机时，显示设定温度，室内温度，运行模式，风速控制状态等。

4．系统首次加电处于关机状态。

三、时间、定时

    定时开机设定

A．关机状态下，按“定时”键一次，进入时间设定状态，默认为12：00，此时设定时间开始闪烁。

B．关机状态下，按“定时”键两次，进入定时开机设定状态，默认为12：00，此时定时指示和设定时间开始闪烁。

C．按“△”设定时间加1分钟，K按“△”设定时间连续加15分钟。

D．按“V”设定时间减1分钟，K按“V”设定时间连续减15分钟。

E．按除“V”“△”以外的其它键或5秒无操作退出设定。

    定时关机设定

A．开机状态下，按“定时”键一次，进入时间设定状态，默认为12：00，此时设定时间开始闪烁。

B．开机状态下，按“定时”键两次，进入定时关机设定状态，默认为12：00，此时定时指示和设定时间开始闪烁。

c．按“△”设定时间加1分钟，K按“△”设定时间连续加15分钟。

D．按“V”设定时间减1分钟，K按“V”设定时间连续减15分钟。

E．按除“V”“△”以外的其它键或5秒无操作退出设定。

四、星期设定（734－3专设）

A．关机状态下，按“定时”键三次，进入星期设定状态，默认为星期日，此时星期日中“日”开始闪烁。

B．开机状态下，按“定时”键三次，进入星期设定状态，默认为星期日，此时星期日中“日”开始闪烁。

C．按“△”设定星期加1。

D．按“V”设定星期减1。

E．按除“V”“△”以外的其它键或5秒无操作退出设定。

五、温度设定

1．开机状态下，按“温度”键一次，进入温度设定状态，此时设定温度值开始闪烁，默认为22℃。

2．按“V”设定温度值减1℃。

3．按“△”设定温度值加1℃。

4．按除“V”“△”以外的其它键或5秒无操作退出设定。

六、制冷、制热工况设定

右下角拨动开关，向左设定为制冷工况，向右设定为制热工况。

七、风速设定

按“风速”键每按一次，风量按高、中、低的顺序向后一挡，依次循环（开机默认为中档）。

八、通风功能实现

1．只有风机处于不受控状态时方能实现通风功能。

2．制冷工况下，当设定温度超过室内温度1℃时，自动进入通风状态。

3．制热工况下，当设定温度低于室内温度1℃时，自动进入通风状态。

十、设备安装

1．设定风机受控方式：

   温控器背面开孔内设有跳线，当1－2连接时，风机受控，当2－3连接时，风机不受控，出厂默认设置为受控。风机受控是指风机盘管的启停和电动阀的开关同步，受室温变化控制，当温度到时，阀关，风盘低速运行延时30秒后停止；风机不受控是指风机盘管的启停只受温控器总开关控制，与室温变化和电动阀状态无关，当系统开关键关闭时，风盘低速运行延时30秒后停止。

2．设定制冷制热模式：根据换热介质的不同，正确设定制冷制热模式。

    [安装须知]

1、本温控器应山专业工程技术人员，按照说明书正确安装。

2、温控器应垂直安装于室内墙壁上，距地面高度约1.5m左右，以保证温控器可以准确检测和控制室内温度。

3、温控器安装何置应避免阳光直射，同时也应尽量远离其它高温热源或恶劣环境位置。

4、安装前请确认电源是否与温控器标明的电源要求相符合。

5、安装过程必须在断电下进行操作，以免造成人事伤害或损坏内部电路。



    [安装步骤]

1．将温控器的电源驱动板按接线图所示连好风机，电动阀（风阀）及电源线。

2．将电源驱动板塞入墙体暗盒的深处。

3．将液晶主板的塑料后盖卸下。

4．将电源驱动板上的连接线从后盖方孔内轻轻拉出。

5．用螺栓将后盖和墙体暗盒连接起来。

6．将连接线的插头插入液晶主板的相应接口中。

7．将液晶主板的面板卡入后盖，安装完成。
