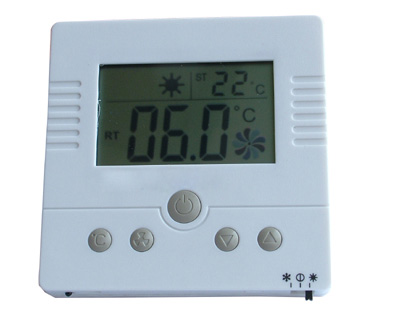

734—5温控器（中液晶国际版）使用说明书

一、技术指标

感温元件：热敏电阻

外形尺寸：86×86×13.6mm

安装孔距：60mm（标准）

外壳：阻燃ABS村料

电流负载：<3A

工作电压：50Hz 220V Ac±10％

连线线径：最大0.8mm

温控范围：5～35℃

温控精度：±1℃

二、系统开关机

1．系统开关机手动实现

2．关机时，显示当前室内温度

3．开机时，显示设定温度，室内温度，运行模式，风速控制状态等

4．系统首次加电处于关机状态

三、温度设定

1．开机状态下，按“温度”键一次，进入温度设定状态，此时设定温度值开始闪烁，默认为22℃

2．按“V”设定温度值减1℃

3．按“△”设定温度值加1℃

4．按除“V”“△”以外的其它键或5秒无操作退出设定

四、制冷、制热工况设定

右下角拨动开关，向左设定为制冷工况，向右设定为制热工况

五、风速设定

按“风速”键何按一次，风量按高、中、低的顺序向后一挡，依次循环（开机默认为中档）

六、通风功能实现

1．只有风机处于不受控状态时方能实现通风功能

2．制冷工况下，当设定温度超过室内温度1℃时，自动进入通风状态

3．制热工况下，当设定温度低于室内温度1℃时，自动进入通风状态

八、设备安装

1．设定风机受控方式：

  温控器背面开孔内设有跳线，当1－2连接时，风机受控，当2－3连接时，风机不受控，出厂默认设置为受控。风机受控是指风机盘管的启停和电动阀的开关同步，受室温变化控制，当温度到时，阀关，风盘低速运行延时30秒后停止；风机不受控是指风机盘管的启停只受温控器总开关控制，与室温变化和电动阀状态无关，当系统开关键关闭时，风盘低速运行延时30秒后停止

2．设定制冷制热模式：根据换热介质的小同，正确设定制冷制热模式

[安装须知]

1、本温控器应山专业工程技术人员，按照说明书正确安装

2、温控器应垂直安装于室内墙壁上，距地面高度约1.5m左右，以保证温控器可以准确检测和控制室内温度

3、温控器安装位置应避免阳光直射，同时也应尽量远离其它高温热源或恶劣环境位置

4、安装前请确认电源是否与温控器标明的电源要求相符合

5、安装过程必须在断电下进行操作，以免造成人事伤害或损坏内部电路

  [安装步骤]

1．将温控器的电源驱动板按接线图所示连好风机，电动阀（风阀）及电源线

2．将电源驱动板塞入墙体暗盒的深处

3．将液晶主板的塑料后盖卸下

4．将电源驱动板上的连接线从后盖方孔内轻轻拉出

5．用螺栓将后盖和墙体暗盒连接起来

6．将连接线的插头插入液晶主板的相应接口中

7．将液晶主板的面板卡入后盖，安装完成
