一、技术指标
工作电压： 220V Ac±15% 50/60Hz
控温精度： ±1℃
最大负载：3500W
显示范围：0℃到50℃（32℉到120℉）
设定范围（环境）5℃到30℃（40℉到86℉）
（地板）5℃到40℃（40℉到104℉）
储存温度：-20℃到50℃（-4℉到120℉）
默认温度设定点：
＊舒适：A/AF:20℃(68℉) F:28℃(82℉)
＊经济：A/AF:18℃(64℉) F:20℃(68℉)
＊假期：A/F/AF:10℃(50℉)
＊地板限定:AF:28℃(82℉)
温度显示分辨率：0.5℃
尺寸（长/宽/高）： 86×86×13.5（mm）

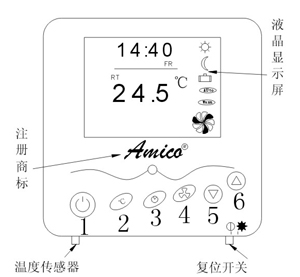

1键为程序键，可以调节一周内舒适度的时间分段
2键为设定键，可以在 （舒适）、（经济）、
（假日）之间切换调整这三种模式各自的温度设定点
3键为时间键
4键为自动、手动切换键
5键为下键，调节数值向下递减，同时是星期调节键
6键为上键，调节数值向上增加
二、型号说明
◇734-7 ：该型号用于控制地热系统，有一个温度传感器安装于地板（默认设置是28℃）。
地址开关（1） 地址开关（2）
OFF ON
短路块插针的2、3脚相连显示为摄氏度，1、2脚相连为华氏温度。出厂设定为摄氏度。
三、设定及控制过程
1、开机显示
拨动开关向右拨动，开机。
开机显示内容：
＊时间显示 ＊星期显示 ＊当前RT温度显示
＊设定温度与当前温度的差值
手动时，还要显示手动符号MANU；自动时，还要显示自动符号AUTO和模式（ 、 、 ）及运行状态
（1、2、3、4）。系统默认开机时为自动方式。
2、时间、星期调节
按3键一次，时间闪动，再按5和6键调节时间，默认时间为12：00。若长时间按住，可以以15分钟加或减。时间设定好之后，按3键一次确认（如果设定好时间后5秒没有操作则也为确认）。按5键可以调节星期，默认为MO（星期一），每按一次调节一天。
3、自动工作时状态设定
在自动工作时。可以预先设定工作状态，时间段可以任意选择。例如按以下方式设定：
星期，再按3修改时间，默认时间为6：00；按1键两次，进入“2”状态，操作同上，修改星期和时间，默认时间为8：30；按1键三次，进入“3”状态，操作同上，默认时间为16：00；按1键四次。进入“4”状态，默认时间为23：00；按5键调节星期时，如果长时间按住直到一周星期都出现时，可以调节一整周的预设定，这样，一周的预设定内容就都相同。
4、修改预设定的状态
按设定键2一次，“ ”闪动，同时RT室内温度闪动，这时按5和6键可以在5～30℃范围内修改这个状态下的温度，设定好温度后5秒钟没有其它操作为确认。
按2键两次，这时“牎鄙炼?键三次，“牎鄙炼缓笸陨喜街枰谎薷恼饬礁鲎刺碌奈露确段А?
按4键一次为“自动AUto”状态，再按一次为“手动
Manu”状态，在“手动”时，按2键一次选择“ ”
按两次选择“牎保慈挝盃 ”。
四、注意事项
1、交流200V±15%
2、端子3和4接过热保护器（选配），不接时用导线短接
3、端子6和7采用4m㎡单股铜导线，端子5采用0.8m㎡
单股铜导线即可
4、本温控器应由专业工程技术人员，按照说明书正确安装
5、温控器应垂直安装于室内墙壁上，距地面高度约1.5m左右以保证温控器可以准确检测和控制室内温度
6、温控器安装位置应避免阳光直射，同时也应尽量远离其它高温热源或恶劣环境位置
7、安装前请确认电源是否与温控器标明的电源要求相符合
8、安装过程必须在断电下进行操作，以免人事伤害或损坏内部电路  |
