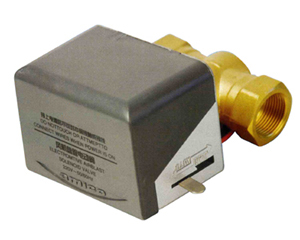

HL-G2电动阀系列主要用于中央空调风机盘管中的配套产品。由驱动器和阀体两部分组成，驱动器由一个磁滞电动机驱动，并通过减速机构和复位弹簧使阀门打开或关闭，从而实现管道冷水或热水的通或断。本产品与温控器配套使用，可实现温度的自动调节。同时配有手动开关操作功能。
特点：
a． 节能产品，功耗小，开启后功率约为开启时的十分之一。
b． 手动操作杠杆可供调试和维修时进行手动控制。
c． 驱动器可快速拆装，操作方便。
d． 阀门结构独特，性能优越，外观优美。
主要技术指标：
公称压力： 1.6Mpa
允许压力差：≤0.18Mpa
驱动电源：AC220V±30V 50HZ
功率消耗：4W（VA）（仅当阀门开启时）
电机类型： 磁滞电机

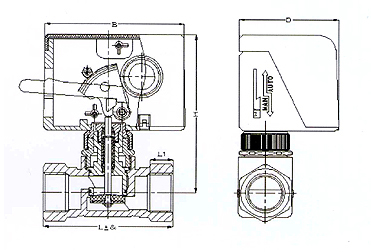

电动阀基本尺寸 单位：毫米
|
公称通径 |
结构长度 |
管螺纹G |
结构高度 |
电动装置长度 |
电动装置宽度 |
|
DN |
L |
&＆ |
A |
L1 |
H |
B |
D |
|
15 |
86 |
1 |
1/2＂ |
14.5 |
105 |
92 |
66 |
|
20 |
86 |
1 |
3/4＂ |
14.5 |
105 |
92 |
66 |
|
25 |
86 |
1 |
1＂ |
15 |
105 |
92 |
66 |
型号、规格、流通能力
型号 规格 流通能力
HL-G2-1/2＂ DN15 18L/min
HL-G2-3/4＂ DN20 21L/min
HL-G2-1＂ DN25 29L/min
